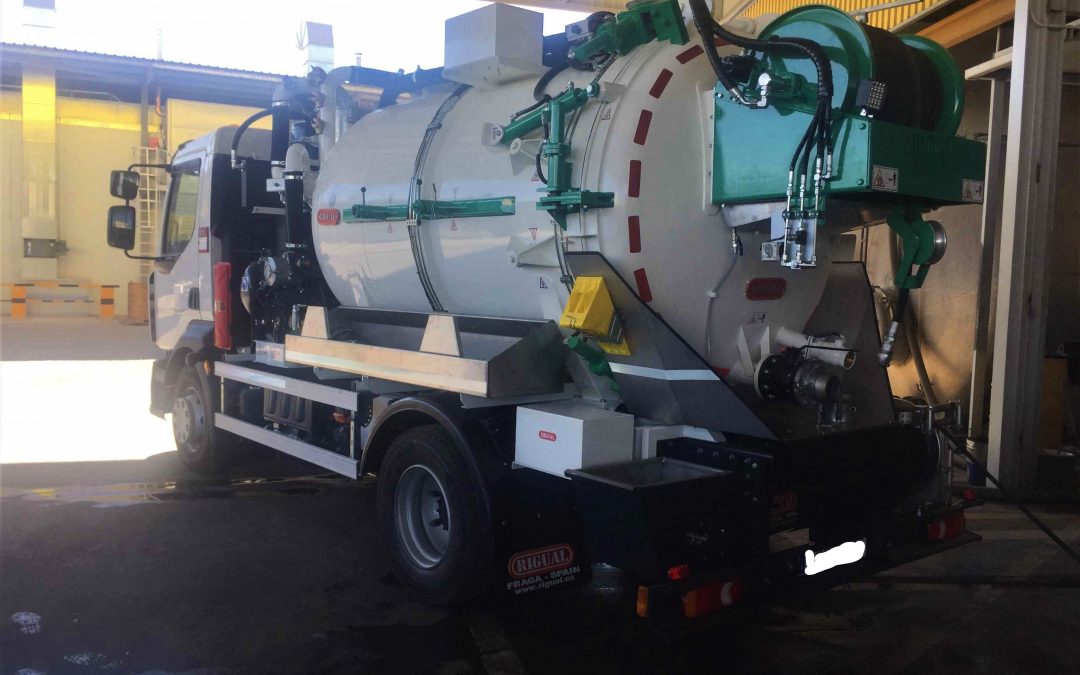

Camión de desatasco City Total, para servicios urbanos
Hoy os queremos presentar nuestro camión de desatasco más compacto y versátil para realizar trabajos de desatascos y limpieza en zonas urbanas.
En Rigual hemos diseñado un vehículo flexible, con una alta capacidad de trabajo y la posibilidad de acceder a zonas con una altura de techo muy reducida, ya que el City total esta diseñado con una altura menor de menos de dos metros.
El camión de desatascos City Total tienen una altura menor de 2 metros
Una de las características que hay que destacar de este vehículo, es que es el único que con una MMA de 6 toneladas, esta equipado con una suspensión neumática homologada.
Gracias a esta suspensión el City total puede acceder a aparcamiento y locales en los que el techo quede muy bajo.
Carrocería y equipo
La carrocería consta de una cisterna de 3000 litros dividida en dos compartimentos de 1500 litros cada uno. Uno de los compartimento esta destinado para el transporte de agua limpia y el segundo, para el transporte de lodos.
En lo que respecta al equipo, el City va equipado con:
Equipo de impulsión
Equipo de aspiración de lodos
Ambos equipos son accionados mediante circuito oleo hidráulicos. Si desea conocer la distintas configuraciones no deje de visitar el catálogo del City Total en el siguiente enlace catálogo
Tecnología
El City va equipado con la tecnología Rigual Smart el cual es fundamental para que la gestión de los sistemas de presión y vacío sea extremadamente fácil, consiguiendo un ajuste automático e inmediato de los equipos según las necesidades de cada trabajo.
El sistema esta controlado mediante un PLC industrial que facilita la comunicación entre el el operador y el equipo. Esta comunicación, se realiza entre el CANbus del vehículo y con el sistema Android de nuestro SAT.
Cisterna mixta de 9.000 litros para el mantenimiento de la red de alcantarillado.
Vehículo con capacidad de 9.000 litros dividido en dos compartimentos, uno para el agua limpia 4000 litros en el compartimento delantero, y un segundo de 5000 para el transporte de lodos, el conjunto se ha montado sobre un chasis de MMA 18.000 kg.
Equipo compuesto de cassette superior y pértiga
El vehículo viene equipado con un sistema de vacío-compresor y un equipo de agua a presión.
Equipo de vacío-compresión
El equipo de vacío-compresión tiene las siguientes características:
Equipo lobular
Caudal 47.033 L/min
Cambio de función depresión-compresión mediante accionamiento neumático mediante válvula de 4 vías
Sistema de refrigeración de alto rendimiento
Decantador ciclón con sistema de auto-limpieza antes de la entrada al depresor.
Optimización del punto de trabajo de la bomba mediante regulación electrónica,PLC.
Cassette superior
La configuración del sistema de aspiración continua con la instalación de un cassette superior de accionamiento hidráulico para la manipulación automática de izado y bajada de la manguera de aspiración.
Equipo mixto Rigual
Equipo de agua a presión.
El equipo de agua a presión nos da las siguientes prestaciones
Caudal 269 L/min
Presión de 250 bar
Potencia absorbida 150 CV
Regulador de presión electrónico
Al igual que el equipo de vacío-compresión la bomba de agua funciona mediante una regulación electrónica optimizada del punto de trabajo en función del consumo preciso en cada momento, consiguiendo de esta forma:
Ahorro de renergía
Menor desgas de los componentes de la bomba
Arranque progresivo de la bomba de alta presión
Menor ruido.
El manejo de los equipos se puede realizar o mediante el cuadro de mandos que se haya ubicado en la parte posterior derecha de la cisterna, o bien a través de los mandos a distancia del equipo de vacio-compresión como el de la bomba de agua.
Cisterna mixta de 12.000 litros para el mantenimiento de la red de alcantarillado.
Vehículo con capacidad de 12.000 litros dividido en dos compartimentos, uno para el agua limpia 6500 litros en el compartimento delantero, y un segundo de 5500 para el transporte de lodos, el conjunto se ha montado sobre un chasis de MMA 26.000 kg.
Entrega del vehículo a FCC Aqualia de Lérida.
El vehículo viene equipado con un sistema de vacío-compresor y un equipo de agua a presión.
Equipo de vacío-compresión
El equipo de vacío-compresión tiene las siguientes características:
Equipo Wittig de paletas refrigerado por agua
Caudal 20.658 L/min
Cambio de función depresión-compresión mediante accionamiento neumático
Engrase automático
Decantador ciclón con sistema de auto-limpieza antes de la entrada al depresor.
Optimización del punto de trabajo de la bomba mediante regulación electrónica,PLC.
Carrete Superior
La configuración del sistema de aspiración continua con la instalación de un carrete superior con 25 metros de manguera de aspiración de 4″ de diámetro, con mecanismo de extracción/recogida y brazo extensible.
Carrete superior con brazo extensible
Equipo de agua a presión.
El equipo de agua a presión nos da las siguientes prestaciones
Caudal 212 L/min
Presión de 250 bar
Potencia absorbida 150 CV
Regulador de presión electrónico
Al igual que el equipo de vacío-compresión la bomba de agua funciona mediante una regulación electrónica optimizada del punto de trabajo en función del consumo preciso en cada momento, consiguiendo de esta forma:
Ahorro de renergía
Menor desgas de los componentes de la bomba
Arranque progresivo de la bomba de alta presión
Menor ruido.
El manejo de los equipos se puede realizar o mediante el cuadro de mandos que se haya ubicado en la parte posterior derecha de la cisterna, o bien a través de los mandos a distancia del equipo de vacio-compresión como el de la bomba de agua.

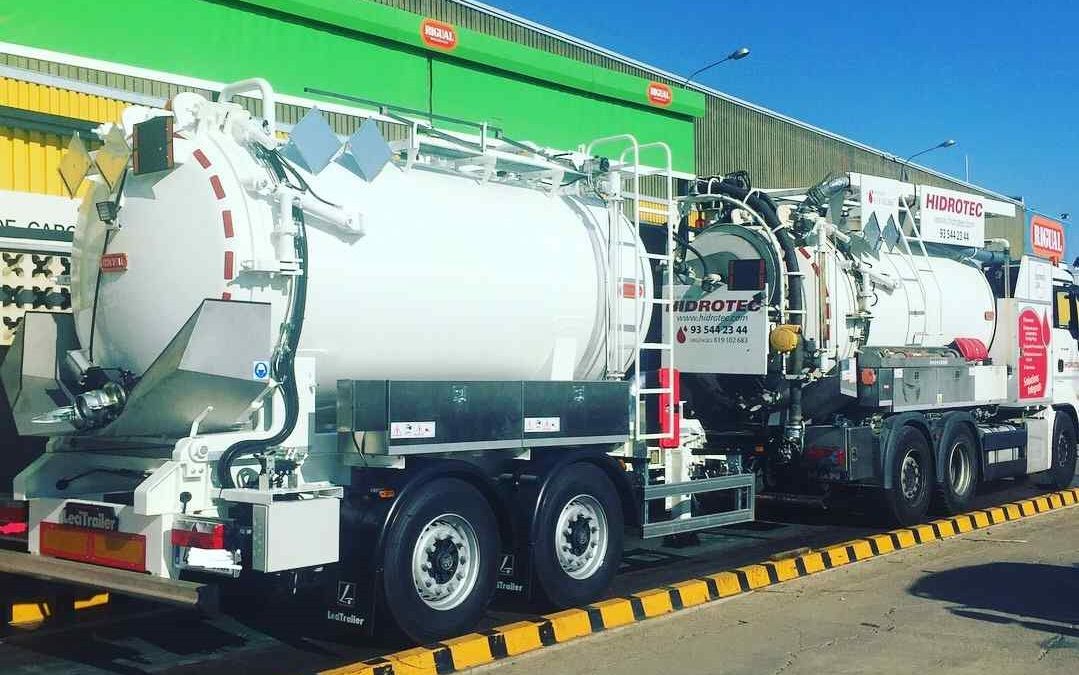

Junto con Rigual UK, nuestro partner en el mercado británico, hemos adaptado nuestros vehículos para transporte de lodos y limpieza a las necesidades del mercado.
El vehículo ha sido carrozado con una cisterna fabricada en acero inoxidable AISI 304 con una capacidad total de 13.600 litros divididos en dos compartimentos.
Uno de los compartimentos está destinado para el transporte de agua limpia, con capacidad de 1000 litros y situada en la parte delantera y un segundo compartimento de 12.600 litros para el transporte de lodos.
Vehículo mixto Rigual para trabajos de desatasco y limpieza
Equipamiento.
El equipo del vehículo mixto monta un equipo depresor de paletas y una bomba de agua de alta presión.
Las características del equipo depresor :
Caudal de 882 m3/hora
Cambio de función depresión-compresión neumático
Refrigeración por aire
Decantador tipo ciclón, con sistema de auto-limpieza, antes de la entrada al depresor.
Válvula de venteo
Las características del equipo de agua a presión son:
Caudal de 85 l/min
Presión de 150 bar
Regulador de presión electrónico.
Accionamiento del equipo mediante transmisión hidrostática.
Los elementos de control están divididos entre la cabina del camión, y un cuadro de mando situado en el exterior de la cisterna.
Desde la cabina del camión se pueden controlar las siguientes acciones:
Interruptor de activación de la toma de fuerza
Interruptor del faro rotativo
Desde el cuadro de mando situado en la parte exterior se controlan los equipos:
Paro de emergencia
Mando del acelerador electrónico del camión
Accionamiento del depresor. Carga/Descarga
Conexión/desconexión de los focos de trabajo posterior
Pantalla del PLC que integra los controles de
Regulación de presión de la bomba de agua
Manómetro bomba presión
Manovacuómetro de cisterna
Cuenta horas del depresor
Cuenta horas de la bomba de alta presión
Cierres hidráulicos puerta trasera

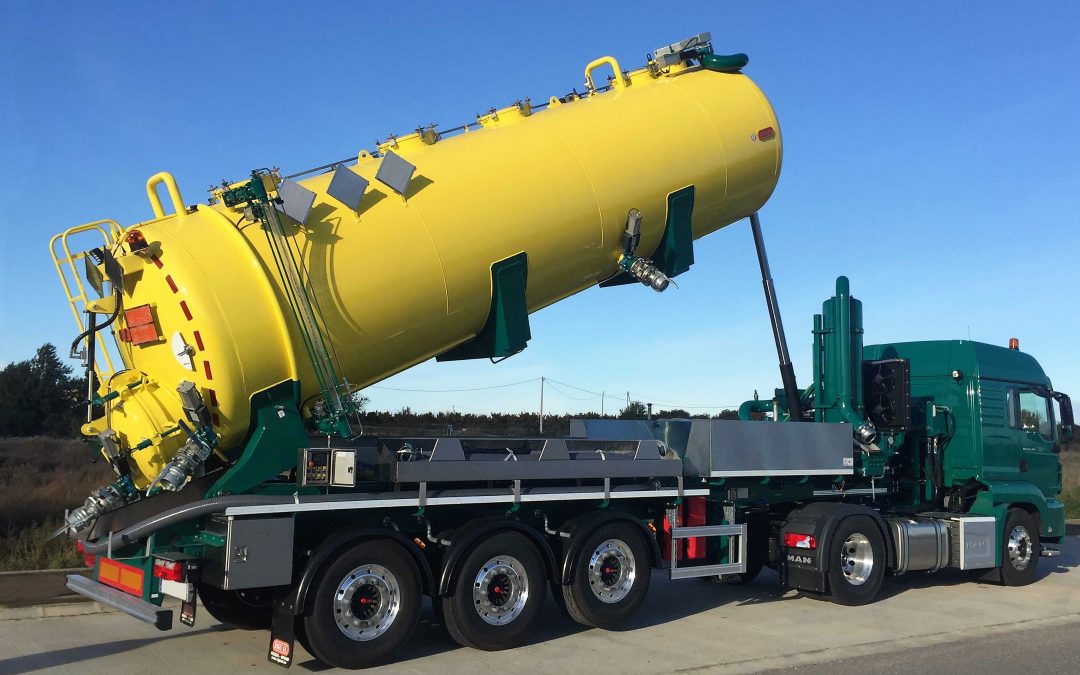

Basculación de la cisterna y seguro neumático anti-caída
Sensor boya de aceite depresor con parada automática
Sensor inductivo de cisterna basculada
Válvula de venteo.
Cuadro de mando de los equipos
El conjunto tiene todos los elementos para cumplir con la normativa ADR.
Para conocer más acerca de nuestros vehículos visite nuestra sección medio-ambiente, http://bit.ly/31KswdX
Convocatoria ayudas para la compra de caudalímetros y conductimetros
El Departamento de Agricultura, Ganadería, Pesca y Alimentación de Cataluña, DARP, convoca ayudas para la adquisición de equipos para el uso adecuado fertilizantes en el terreno. Estos equipos son complementarios a los sistemas de aplicación de purín que deben de montar en las cisternas de purín.
Los equipos a subvenciona son los que según la RESOLUCIÓN ARP/2936/2018, de 12 de diciembre, que permiten establecer el contenido en nutrientes del purín, nitrógeno (N), fósforo (P) y potasio (K). El siguiente paso una vez se ha establecido el contenido de nutrientes del purín es aplicar la dosis correcta en la zona a trabajar.
La subvención esta destinada a la instalación de:
Equipos de medida de concentración de nutrientes, conductímetros, con una subvención del 60% de la inversión
Instalación conductimetro en cisterna de purín
Equipos de dosificación de purines, caudalímetros, a partir de las lecturas automáticas que se obtengan de los conductímetros, con una subvención del 70% de la inversión.
Instalación caudalímetro en cisterna de purín
El plazo para la presentación de solicitudes es desde el 18 de diciembre de 2018 hasta el 18 de febrero de 2019, ambos días incluidos. Para poder solicitar esta subvención la instalación del equipo debe ser posterior a la fecha de publicación de la convocatoria de ayuda.
Para más información acceda a la web de DARP a ayuda tramites
Jornadas sobre técnicas y aplicaciones así como normativas especificas del sector y prevención de riesgos.
El próximo día 12 de diciembre de 2018 desde la asociación ALTAP “Asociación de Ámbito nacional que aúna a los especialistas en el uso del agua a presión”,de la que RIGUAL es miembro. tenemos el placer de invitarle a la Jornada Técnica que se realizara Madrid.
La jornada está enfocada en dar a conocer las técnicas y aplicaciones del agua a presión, así mismo dar información sobre la normativa específica del sector y de prevención de riesgos.
El director general de RIGUAL, S.A. D. Juan Ramón Sánchez Tabuenca será el encargado de dirigir la conferencia sobre Aplicaciones del agua a presión en limpieza industrial: “Saneamiento municipal: sistemas de alta presión para limpieza de alcantarillado – optimización energética»
Las jornadas están dirigidas principalmente a :
Técnicos y proyectistas relacionados con las actividades que ALTAP representa.
Directivos de entidades propietarias o gestoras de industrias y/o grandes infraestructuras
Directivos de empresas relacionadas: contratistas, ingenierías, etc. En el caso de las empresas proveedoras, la entrada y participación en la jornada está limitado a aquellas que sean miembros de ALTAP.
Profesionales de diversos perfiles de los sectores de construcción e industria
Profesionales de otras entidades relacionadas con el sector
Representantes de las Administraciones Públicas, relacionados con esta actividad (a nivel nacional, autonómico y local)
Programa
09:30 – Acreditación de los asistentes Bienvenida a cargo de Andrés Sánchez de Apellániz (CONFEMETAL) Inicio de la jornada técnica Sesión de conferencias
1. Normativa y prevención de riesgos
Campaña de sustancias peligrosas, Dª Belén Pérez Aznar, INSST
Normalización de los equipos de agua a presión, Dª Isabel Linares Nicolás, UNE
Descanso y café Sesión de conferencias
2. Aplicaciones del agua a presión en limpieza industrial, construcción y saneamiento industrial
Limpieza industrial: Protocolo sobre carga y descarga de residuos peligrosos, miembro de ACITRE.
Construcción: Requisitos de agua a presión en preparación de superficies de hormigón, D. José María Tabuenca, HAMMELMANN
Saneamiento municipal: sistemas de alta presión para limpieza de alcantarillado – optimización energética, D. Juan Ramón Sanchez, RIGUAL
13:30 – Final de la sesión técnica y almuerzo
La jornada técnica será gratuita, en el caso de asistir al almuerzo, el cual tendrá lugar en el restaurante La Embajada con un coste de: 40 €/persona.
Es por ello, que queremos animarle a asistir a esta jornada ya que se trata de una oportunidad muy interesante para mantenerse al día en temas relacionados con las técnicas y aplicaciones del agua a presión.
