Los vehículos Rigual de Riego y Baldeo son equipos especialmente diseñados para la limpieza, el riego y el baldeo de vías públicas.
Las cisternas se fabrican con capacidades desde 3.000 a 16.000 litros y el material de fabricación se escoge dependiendo los requisitos de cada cliente.
Los vehículos están adaptados para realizar trabajos en entornos urbanos cumpliendo:
Normativa vigente de ruidos
Normativa vigente de vibraciones
Gracias al cumplimiento de estas normativas conseguimos una mayor calidad del servicio el cual repercute en la percepción que el ciudadano tiene de este, desterrando el recuerdo de los antiguos equipos que hemos visto trabajando en nuestras ciudades.
Los equipos de Riego y Baldeo desarrollados por Rigual consiguen optimizar al máximo el gasto tanto de combustible como de agua a la hora de realizar los trabajos de limpieza de la red vial.
Este ahorro se consigue gracias a nuestra tecnología de gestión inteligente Rigual Smart, la más avanzada del mercado y ofreciendo flexibilidad, seguridad y una facilidad de operación por parte del operario sin comparación.
Sistema Rigual Smart
Rigual Smart
Nuestro sistema Rigual Smart regula las condiciones de trabajo de la bomba de agua, consiguiendo suministrar el caudal necesario en función de tres parámetros.
Servicios que se están utilizando (bocas de pato, manguera, pértiga, piñas…)
Velocidad del vehículo
Selección por parte del operario de las condiciones de trabajo.
A la hora de seleccionar las condiciones de trabajo, el operario puede regular tres variable:
Presión de agua
Paro automático del riego al detener el vehículo
Intensidad de la adaptación del caudal a la velocidad del vehículo
La regulación constante de la presión de trabajo permite adaptar el riego a las necesidades de cada servicio, de esta manera ahorramos agua y gasóleo del vehículo, al consumirse en la bomba solamente la potencia que necesita.
Caudal Ecológico: Mayor Velocidad Mayor Caudal de Aguaa Menor Velocidad Menor Caudal de Agua
Para descarga el catálogo de nuestros equipos de Riego y Baldeo siga en enlace a nuestro catálogo
El modelo COMPACTO cubre las necesidades de aquellos clientes que necesitan una mayor capacidad de la cisterna sin comprometer la maniobrabilidad.
El equipo Rigual Compacto monta nuestro sistema de gestión inteligente Rigual Smart el más avanzado del mercado ofreciendo una flexibilidad, gran seguridad y facilidad de operaciones.
Con este sistema, desde Rigual, apostamos por la innovación tecnológica enfocada a la mejora sostenible e impulsando el Internet de las cosas en nuestros equipos.
Gracias al sistema Rigual Smart conseguimos una gestión más eficiente de los equipos, consiguiendo una mayor duración de los mismos, así como una eficiencia energética de los equipos. De esta manera, se consigue un ahorro energético en los consumos del camión.
Estos vehículos se caracterizan por capacidades que van desde 5.000 litros hasta 9.500 litros con una MMA desde 10.000 kg a 18.000 kg
La versatilidad en el diseño engloba una gran multitud de posibilidades a disposición del cliente (tabique desplazable, cassette superior, brazo para aspiración…) .
Sistema Rigual Smart
El sistema Rigual Smart gestiona los de:
Equipos de presión y vacío
Ajuste automático e inmediato de equipos a las condiciones de trabajo solicitadas por el usuario
Para más información sobre nuestro Equipo Rigual Compacto puede descargar el catálogo en el siguiente enlace, catálogo equipo compacto

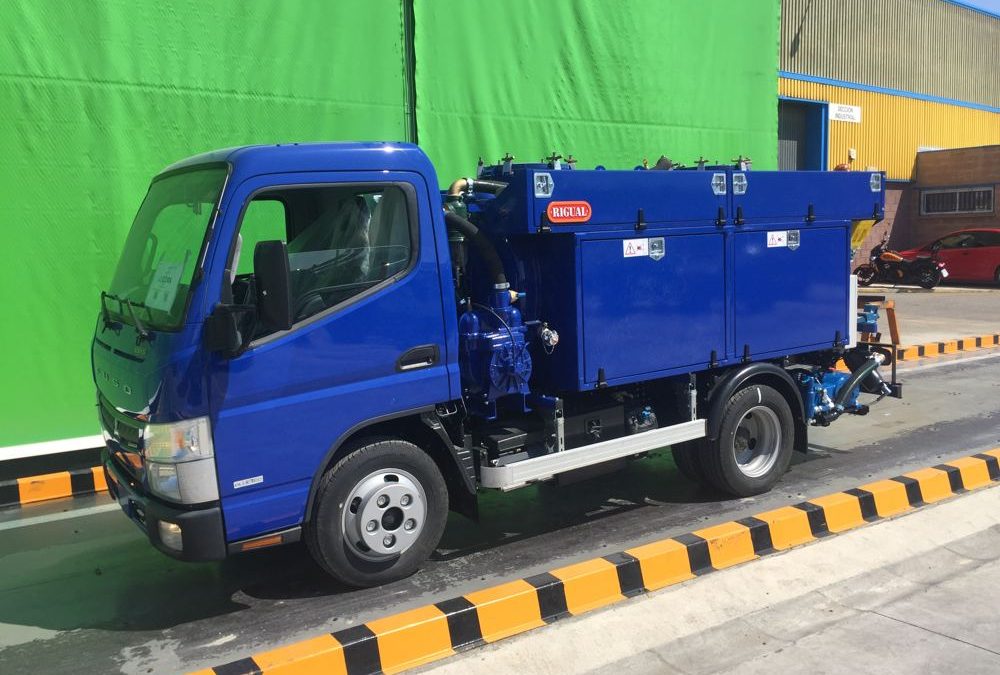

Camión de desatasco City Total, para servicios urbanos
Hoy os queremos presentar nuestro camión de desatasco más compacto y versátil para realizar trabajos de desatascos y limpieza en zonas urbanas.
En Rigual hemos diseñado un vehículo flexible, con una alta capacidad de trabajo y la posibilidad de acceder a zonas con una altura de techo muy reducida, ya que el City total esta diseñado con una altura menor de menos de dos metros.
El camión de desatascos City Total tienen una altura menor de 2 metros
Una de las características que hay que destacar de este vehículo, es que es el único que con una MMA de 6 toneladas, esta equipado con una suspensión neumática homologada.
Gracias a esta suspensión el City total puede acceder a aparcamiento y locales en los que el techo quede muy bajo.
Carrocería y equipo
La carrocería consta de una cisterna de 3000 litros dividida en dos compartimentos de 1500 litros cada uno. Uno de los compartimento esta destinado para el transporte de agua limpia y el segundo, para el transporte de lodos.
En lo que respecta al equipo, el City va equipado con:
Equipo de impulsión
Equipo de aspiración de lodos
Ambos equipos son accionados mediante circuito oleo hidráulicos. Si desea conocer la distintas configuraciones no deje de visitar el catálogo del City Total en el siguiente enlace catálogo
Tecnología
El City va equipado con la tecnología Rigual Smart el cual es fundamental para que la gestión de los sistemas de presión y vacío sea extremadamente fácil, consiguiendo un ajuste automático e inmediato de los equipos según las necesidades de cada trabajo.
El sistema esta controlado mediante un PLC industrial que facilita la comunicación entre el el operador y el equipo. Esta comunicación, se realiza entre el CANbus del vehículo y con el sistema Android de nuestro SAT.

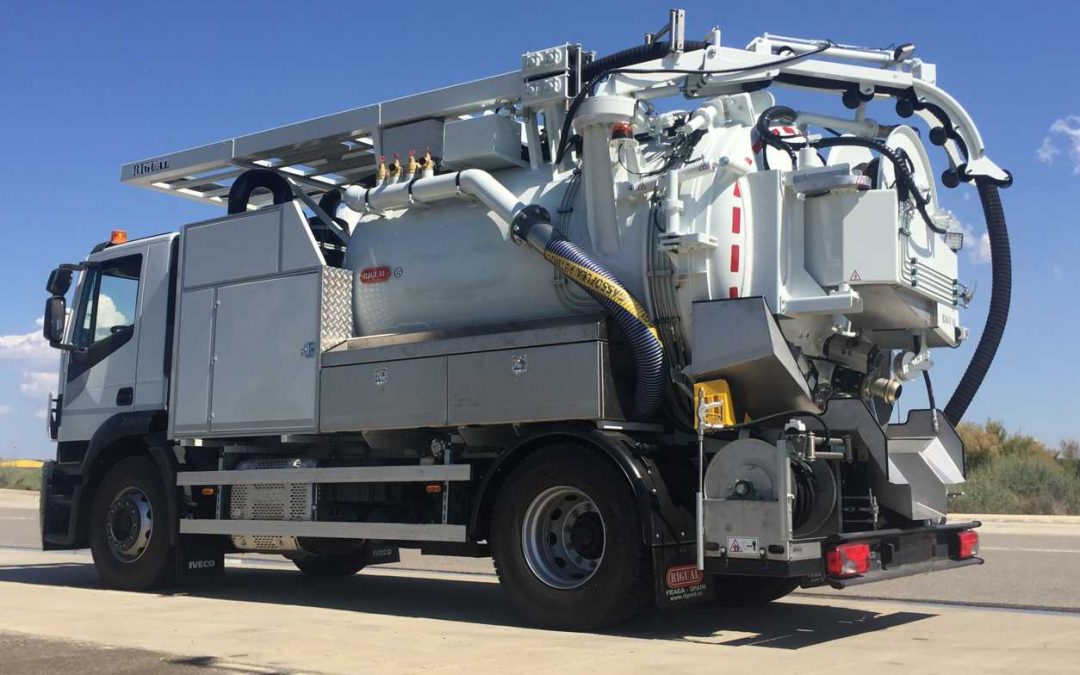

Cisterna mixta de 9.000 litros para el mantenimiento de la red de alcantarillado.
Vehículo con capacidad de 9.000 litros dividido en dos compartimentos, uno para el agua limpia 4000 litros en el compartimento delantero, y un segundo de 5000 para el transporte de lodos, el conjunto se ha montado sobre un chasis de MMA 18.000 kg.
Equipo compuesto de cassette superior y pértiga
El vehículo viene equipado con un sistema de vacío-compresor y un equipo de agua a presión.
Equipo de vacío-compresión
El equipo de vacío-compresión tiene las siguientes características:
Equipo lobular
Caudal 47.033 L/min
Cambio de función depresión-compresión mediante accionamiento neumático mediante válvula de 4 vías
Sistema de refrigeración de alto rendimiento
Decantador ciclón con sistema de auto-limpieza antes de la entrada al depresor.
Optimización del punto de trabajo de la bomba mediante regulación electrónica,PLC.
Cassette superior
La configuración del sistema de aspiración continua con la instalación de un cassette superior de accionamiento hidráulico para la manipulación automática de izado y bajada de la manguera de aspiración.
Equipo mixto Rigual
Equipo de agua a presión.
El equipo de agua a presión nos da las siguientes prestaciones
Caudal 269 L/min
Presión de 250 bar
Potencia absorbida 150 CV
Regulador de presión electrónico
Al igual que el equipo de vacío-compresión la bomba de agua funciona mediante una regulación electrónica optimizada del punto de trabajo en función del consumo preciso en cada momento, consiguiendo de esta forma:
Ahorro de renergía
Menor desgas de los componentes de la bomba
Arranque progresivo de la bomba de alta presión
Menor ruido.
El manejo de los equipos se puede realizar o mediante el cuadro de mandos que se haya ubicado en la parte posterior derecha de la cisterna, o bien a través de los mandos a distancia del equipo de vacio-compresión como el de la bomba de agua.

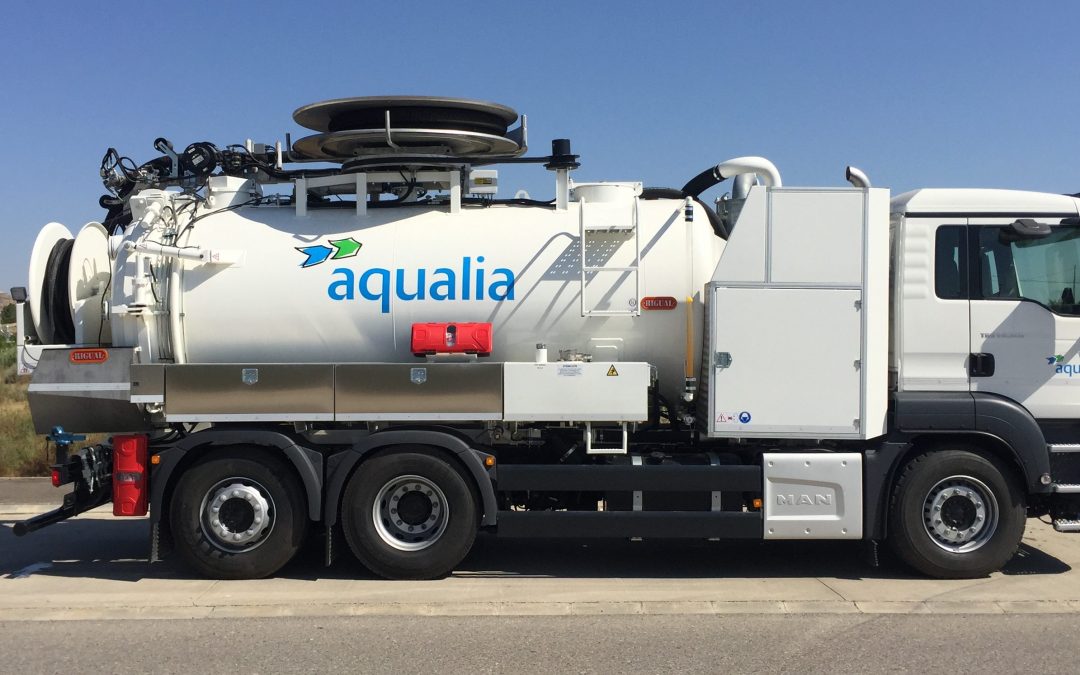

Cisterna mixta de 12.000 litros para el mantenimiento de la red de alcantarillado.
Vehículo con capacidad de 12.000 litros dividido en dos compartimentos, uno para el agua limpia 6500 litros en el compartimento delantero, y un segundo de 5500 para el transporte de lodos, el conjunto se ha montado sobre un chasis de MMA 26.000 kg.
Entrega del vehículo a FCC Aqualia de Lérida.
El vehículo viene equipado con un sistema de vacío-compresor y un equipo de agua a presión.
Equipo de vacío-compresión
El equipo de vacío-compresión tiene las siguientes características:
Equipo Wittig de paletas refrigerado por agua
Caudal 20.658 L/min
Cambio de función depresión-compresión mediante accionamiento neumático
Engrase automático
Decantador ciclón con sistema de auto-limpieza antes de la entrada al depresor.
Optimización del punto de trabajo de la bomba mediante regulación electrónica,PLC.
Carrete Superior
La configuración del sistema de aspiración continua con la instalación de un carrete superior con 25 metros de manguera de aspiración de 4″ de diámetro, con mecanismo de extracción/recogida y brazo extensible.
Carrete superior con brazo extensible
Equipo de agua a presión.
El equipo de agua a presión nos da las siguientes prestaciones
Caudal 212 L/min
Presión de 250 bar
Potencia absorbida 150 CV
Regulador de presión electrónico
Al igual que el equipo de vacío-compresión la bomba de agua funciona mediante una regulación electrónica optimizada del punto de trabajo en función del consumo preciso en cada momento, consiguiendo de esta forma:
Ahorro de renergía
Menor desgas de los componentes de la bomba
Arranque progresivo de la bomba de alta presión
Menor ruido.
El manejo de los equipos se puede realizar o mediante el cuadro de mandos que se haya ubicado en la parte posterior derecha de la cisterna, o bien a través de los mandos a distancia del equipo de vacio-compresión como el de la bomba de agua.
Junto con Rigual UK, nuestro partner en el mercado británico, hemos adaptado nuestros vehículos para transporte de lodos y limpieza a las necesidades del mercado.
El vehículo ha sido carrozado con una cisterna fabricada en acero inoxidable AISI 304 con una capacidad total de 13.600 litros divididos en dos compartimentos.
Uno de los compartimentos está destinado para el transporte de agua limpia, con capacidad de 1000 litros y situada en la parte delantera y un segundo compartimento de 12.600 litros para el transporte de lodos.
Vehículo mixto Rigual para trabajos de desatasco y limpieza
Equipamiento.
El equipo del vehículo mixto monta un equipo depresor de paletas y una bomba de agua de alta presión.
Las características del equipo depresor :
Caudal de 882 m3/hora
Cambio de función depresión-compresión neumático
Refrigeración por aire
Decantador tipo ciclón, con sistema de auto-limpieza, antes de la entrada al depresor.
Válvula de venteo
Las características del equipo de agua a presión son:
Caudal de 85 l/min
Presión de 150 bar
Regulador de presión electrónico.
Accionamiento del equipo mediante transmisión hidrostática.
Los elementos de control están divididos entre la cabina del camión, y un cuadro de mando situado en el exterior de la cisterna.
Desde la cabina del camión se pueden controlar las siguientes acciones:
Interruptor de activación de la toma de fuerza
Interruptor del faro rotativo
Desde el cuadro de mando situado en la parte exterior se controlan los equipos:
Paro de emergencia
Mando del acelerador electrónico del camión
Accionamiento del depresor. Carga/Descarga
Conexión/desconexión de los focos de trabajo posterior
Pantalla del PLC que integra los controles de
Regulación de presión de la bomba de agua
Manómetro bomba presión
Manovacuómetro de cisterna
Cuenta horas del depresor
Cuenta horas de la bomba de alta presión
Cierres hidráulicos puerta trasera

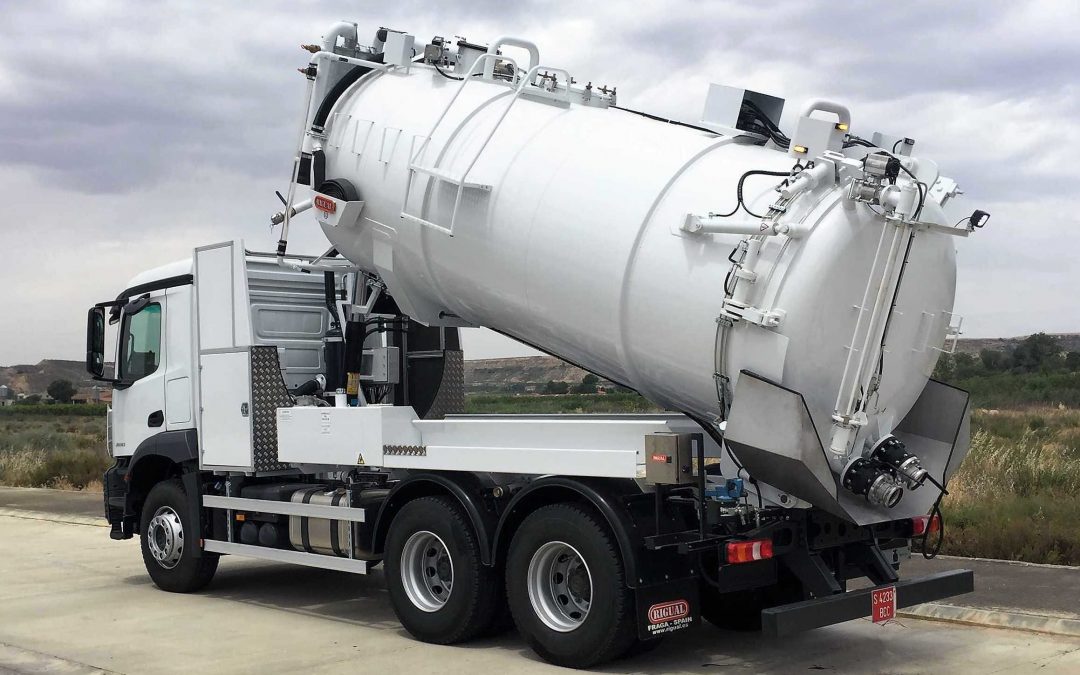

Basculación de la cisterna y seguro neumático anti-caída
Sensor boya de aceite depresor con parada automática
Sensor inductivo de cisterna basculada
Válvula de venteo.
Cuadro de mando de los equipos
El conjunto tiene todos los elementos para cumplir con la normativa ADR.
Para conocer más acerca de nuestros vehículos visite nuestra sección medio-ambiente, http://bit.ly/31KswdX
