• El conductímetro inductivo es de fácil instalación, robusto y mucho menos sensible a la suciedad que los conductímetros tradicionales de electrodos.
• El PLC permite comunicar con el sistema de trazabilidad compatible y su pantalla opcional permite facilitar la información al usuario, quien podrá elegir el tipo de explotación porcina de que se trata para que se aplique la tabla correspondiente mejorando así la precisión de la medida.

El PLC proporciona al sistema de trazabilidad compatible las medidas de conductividad. El proceso de estos datos para transmitir al Departament d’Agricultura, Ramaderia, Pesca i Alimentació de la Generalitat de Catalunya la información requerida se debe realizar en los servidores propios del proveedor del sistema de trazabilidad. El kit para este sistema está compuesto de los elementos siguientes:

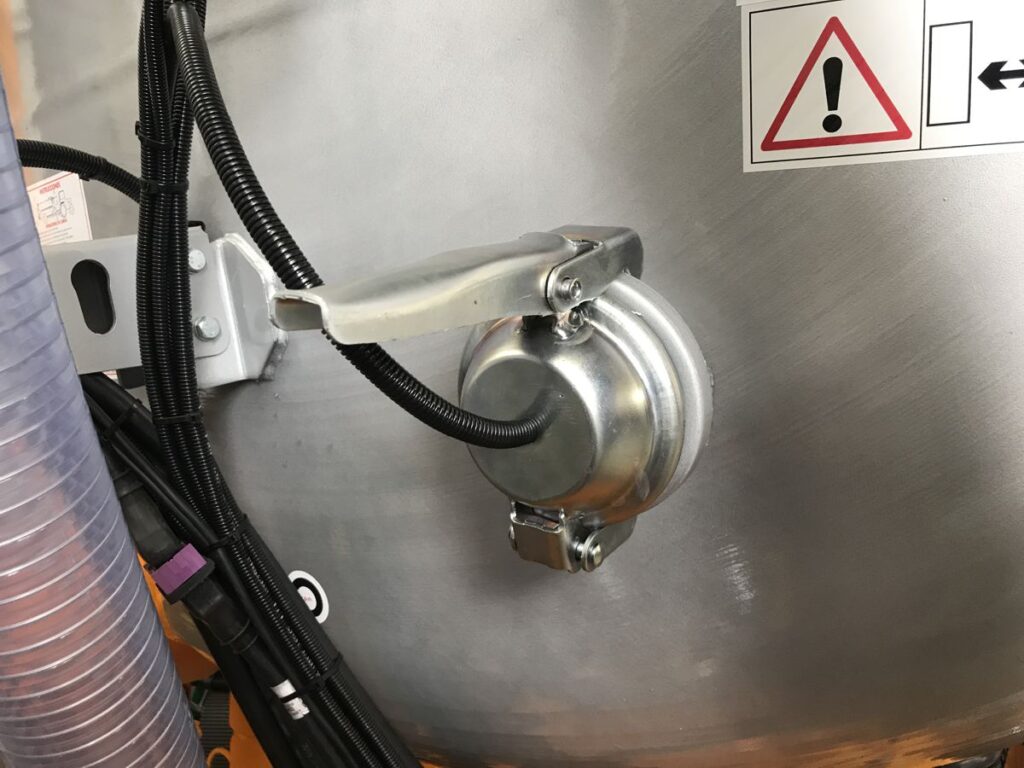

• Conductímetro inductivo toroidal.
• Piezas para instalación del conductímetro sobre la cisterna en dos opciones:
  - Para abrir un nuevo orificio en la cisterna y soldar.
  - Para aprovechar una tajadera existente que no se use.
• Cable de conexión del conductímetro al PLC.
• Cable de conexión del PLC al equipo de comunicaciones mediante línea CAN-BUS y alimentación.

El PLC se conecta a una pantalla para permitir al usuario visualizar la conductividad del purín y el contenido en nutrientes, calculado según la fórmula publicada por el Departament d’Agricultura, Ramaderia, Pesca i Alimentació de la Generalitat de Catalunya. Mediante la línea CAN, el PLC proporciona al sistema de trazabilidad y comunicaciones compatible las medidas de conductividad y los valores NPK calculados según la fórmula de cálculo seleccionada. La pantalla incluida en este kit mostrará al usuario, en todo momento, el valor de conductividad medido y los valores calculados de los nutrientes en el purín. El kit para este sistema está compuesto de los elementos siguientes:

• Conductímetro inductivo toroidal.
• Piezas para instalación del conductímetro sobre la cisterna en dos opciones:
  - Para abrir un nuevo orificio en la cisterna y soldar.
  - Para aprovechar una tajadera existente que no se use.
• Cable de conexión del conductímetro al PLC.
• Cable de conexión del PLC al equipo de comunicaciones mediante línea CAN-BUS y alimentación.
• Pantalla estándar de visualización de datos y configuración.
• Soporte de pantalla para instalar en cabina.
• Cable de conexión de la pantalla al PLC

El PLC se configura mediante su pantalla XL para elegir la fórmula de cálculo más adecuada al purín que se está utilizando. Se suministran integradas en el sistema las cinco rectas publicadas por el Departament d’Agricultura, Ramaderia, Pesca i Alimentació de la Generalitat de Catalunya y es también posible introducir fácilmente dos rectas configurables por el usuario si dispone de datos de su producto. Mediante la línea CAN, el PLC proporciona al sistema de trazabilidad y comunicaciones compatible las medidas de conductividad y los valores NPK calculados según la fórmula de cálculo seleccionada. La pantalla incluida en este kit permite configurar el sistema y mostrará al usuario, en todo momento, el valor de conductividad medido y los valores calculados de los nutrientes en el purín. Se dispone de un procedimiento para recalibrar el sensor de conductividad con una disolución patrón de conductividad conocida. El kit para este sistema está compuesto de los elementos siguientes:

• Conductímetro inductivo toroidal.
• Piezas para instalación del conductímetro sobre la cisterna en dos opciones:
  - Para abrir un nuevo orificio en la cisterna y soldar.
  - Para aprovechar una tajadera existente que no se use.
• Cable de conexión del conductímetro al PLC.
• Cable de conexión del PLC al equipo de comunicaciones mediante línea CAN-BUS y alimentación.
• Pantalla XL de visualización de datos y configuración.
• Soporte de pantalla para instalar en cabina.
• Cable de conexión de la pantalla al PLC.

El sistema de dosificación incluye los elementos que se muestran en el esquema:

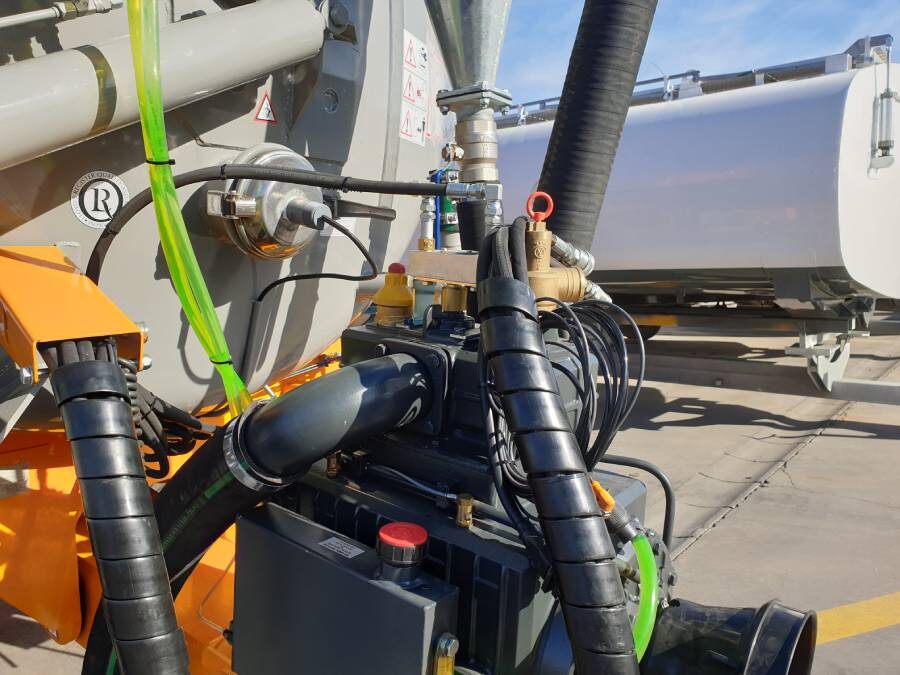

• Conductímetro: Mide la conductividad, que permite calcular la riqueza en nutrientes del purín.
• Lector de velocidad: Que será diferente según el tipo de vehículo sobre el que esté instalada la cisterna.
• PLC: realiza los cálculos y controla todo el sistema. Calcula el caudal de purín que se debe aplicar en función de los siguientes parámetros:
  - Dosis deseada indicada por el usuario a través de la pantalla.
  - Riqueza en nutrientes del purín, calculada a partir de la lectura de conductividad.
  - Anchura de aplicación.
  - Velocidad instantánea del vehículo.

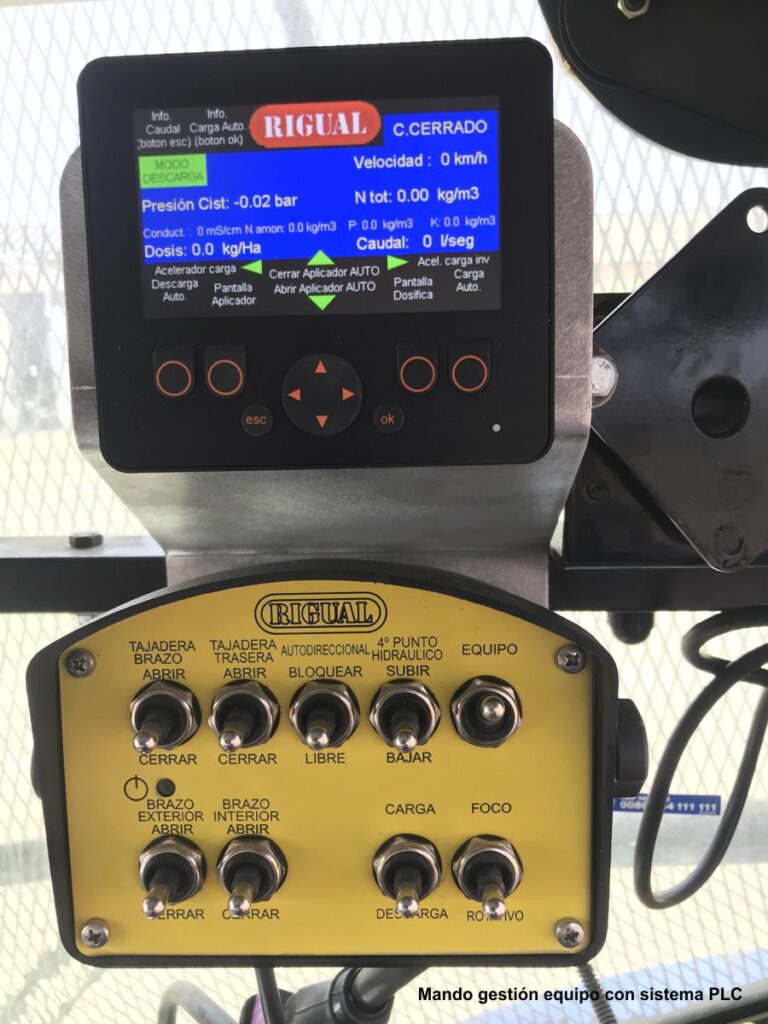

• Pantalla: Permite al usuario gobernar el sistema y le facilita información.

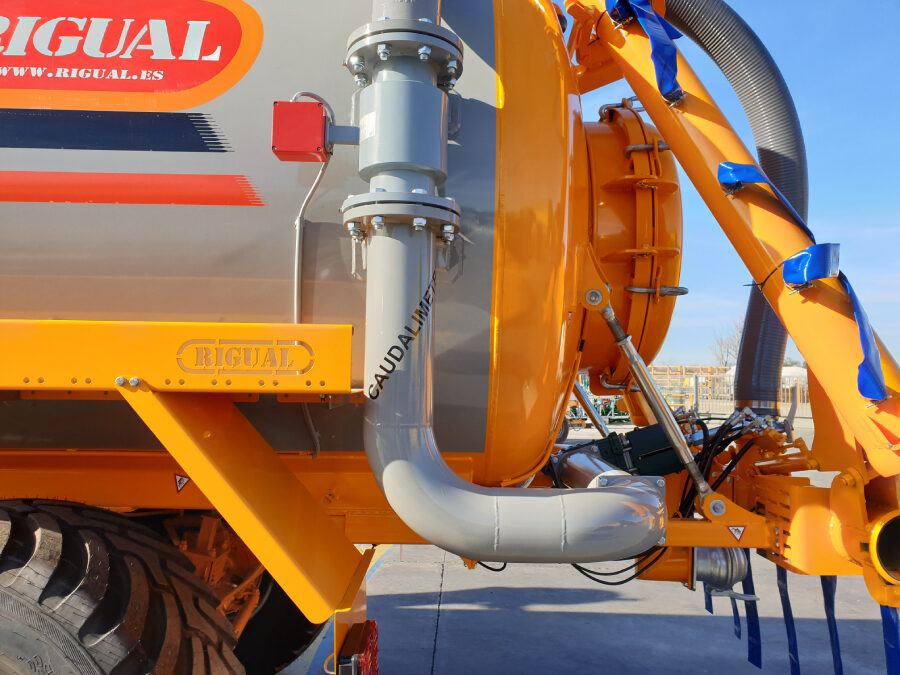

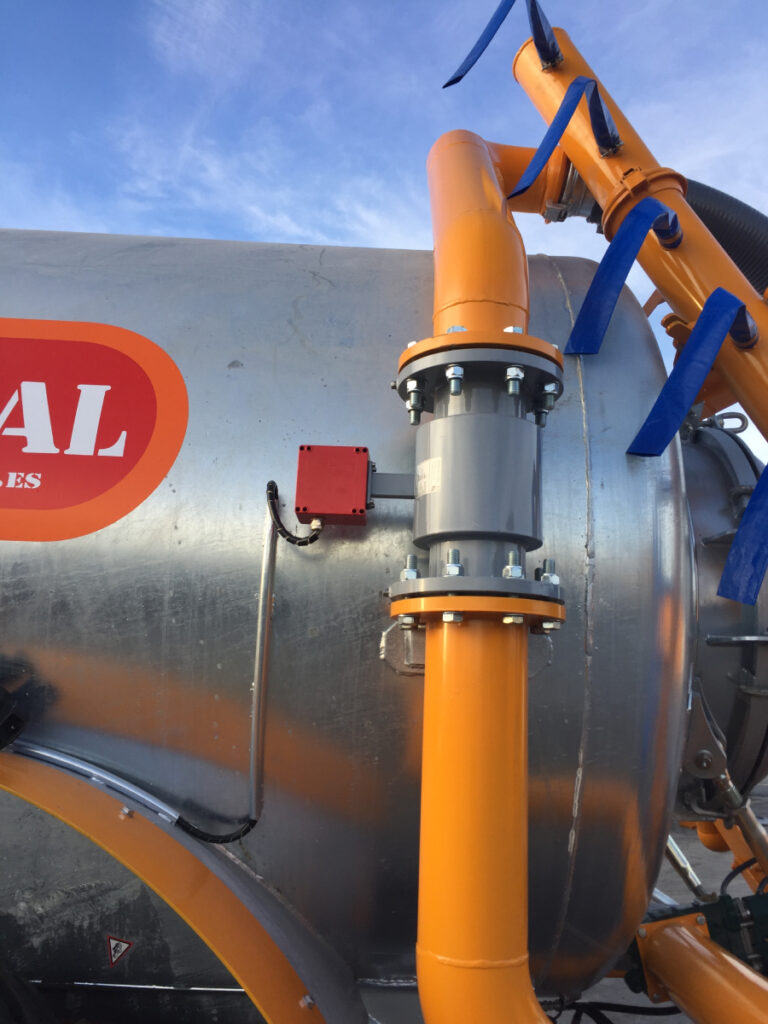

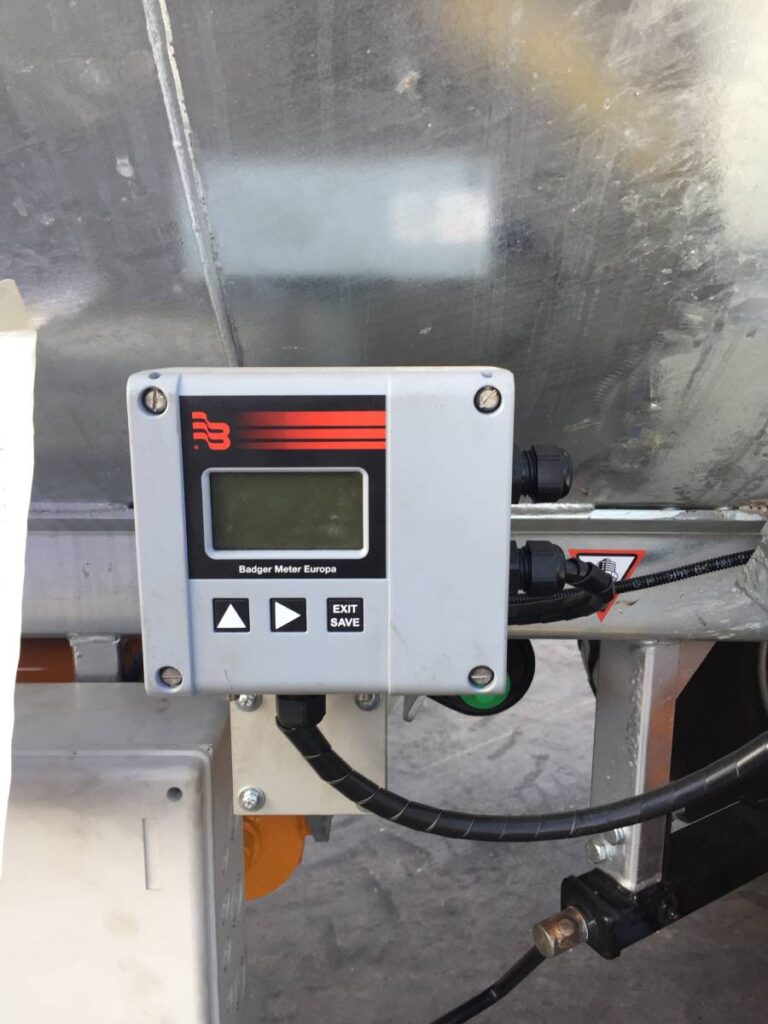

• Caudalímetro: Mide el caudal de purín aplicado en cada instante.
• Válvula dosificadora: Controlada por el PLC. Regula la cantidad de purín aplicada.
• Elementos diversos para el montaje de los componentes.
• Conexión al sistema de trazabilidad.
