Depósitos de 3.000/5.000 litros para consumo propio.
Esta instalación petrolífera compacta está orientada al almacenamiento y suministro de gasóleos para vehículos de consumo propio, calefacciones o motores, ideales para cooperativas agrarias o para agricultores.
El deposito está construido y montado siguiendo los criterios generales del Reglamento de Instalaciones Petrolíferas y la Instrucción Técnica Complementaria MI-IP03/IP04
El deposito esta compuesto por:
Depósito de doble pared fabricado en acero
Estructura anti-impacto, boca de hombre y sistema de detección de fugas por vacío y tubo buzo
Conjunto de venteo
Conjunto de aspiración de 1″
Boca de carga 3″
Sistema de medición.regleta exterior de nivel o reloj
Limitador de sobrellenado
Detalle elementos de instalación de los equipos.
El armazón de protección anti-impactos está provista de una escalera de acceso a la parte superior el cual presenta un suelo antideslizante y barandilla de seguridad.
La instalación eléctrica del equipo se monta bajo demanda y está compuesta por:
Cuadro eléctrico de protección IP-55 diferencial
Térmico-guardamotros
3 metros de manguera eléctrica con clavija a red
Cable armado de conexión a equipo de suministro
Caja de conexiones intermedia
Extintor contra incendios
El equipo de suministro está que monta está compuesto por:
Bomba auto-cebante de paletas instalada sobre soportes anti-vibratorios con un caudal de hasta 70 l/min
Filtro de red
Motor de inducción con protección térmica para sobrecarga
Unidad de control para gestión d usuarios y suministros.
Dimensiones y pesos de los distintos modelos de depósitos
Si se desea es posible instalar un software Self Service profesional con Kit de comunicación vía cable o llave de memoria. Esto sería a petición del cliente y siempre cumpliendo la reglamentación de instalaciones petrolíferas vigente.

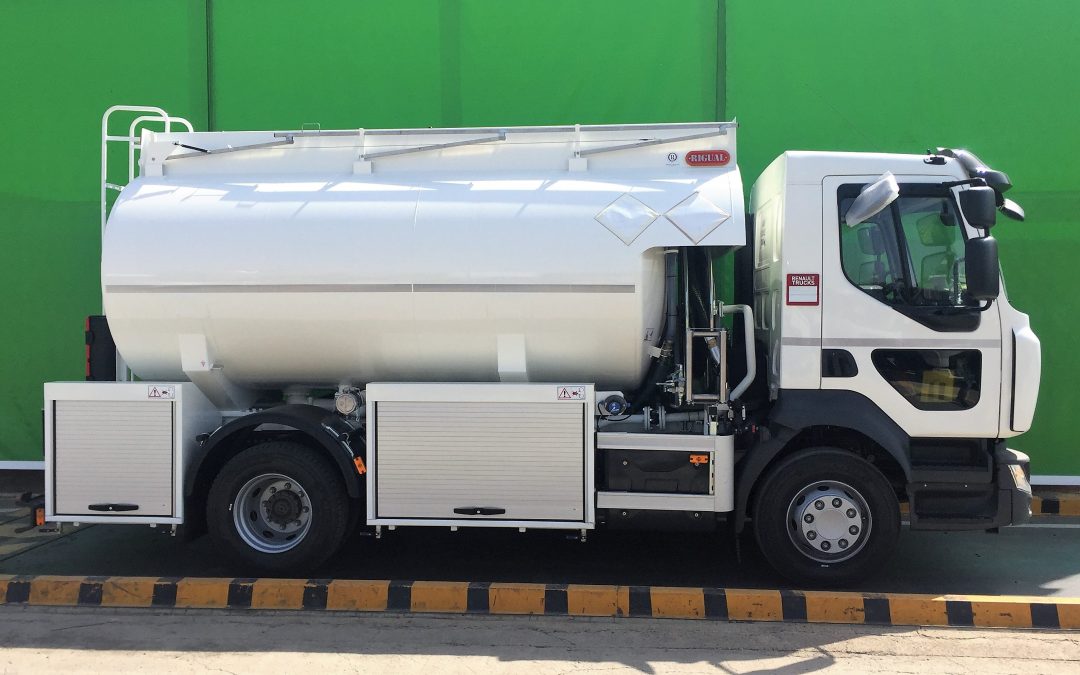

Camión para el reparto de carburantes de 11.000 litros dividido en 3 compartimentos:
3000 litros
4000 litros
4000 litros
Camión cisterna para reparto de gasoleos y gasolinas
Cada compartimento incorpora:
Boca de hombre de 500 mm, según normativa ADR, con una boca adicinal, de cierre y apertura rápidos de 10″ para poder realizar cargas por gravedad.
Válvula de fondo normalizada
Rompeolas
El vehículo incorpora una bandeja en la parte superior para la recogida de posibles derrames así como una escalera con peldaños antideslizantes para acceder a dicha parte superior.
Detalle de la escalera de acceso a la zona superior de la cisterna
El vehículo monta un equipo de trasiego en el cajón situado en la parte posterior con una devanadera con una manguera de 2″ 20 metros. En el cajón y en el cajón situado en la zona media monta un equipo de carga de fondo tipo CLH.
Devanadera en cajón trasero del vehículo
Detalle cajón central con bocas de carga CLH
En la zona de visera hay montada una devanadera con 50 metros de manguera de 1″1/4.
Devanadera de visera
Conoce nuestros productos para energía siguiendo en enlace, gama energía.

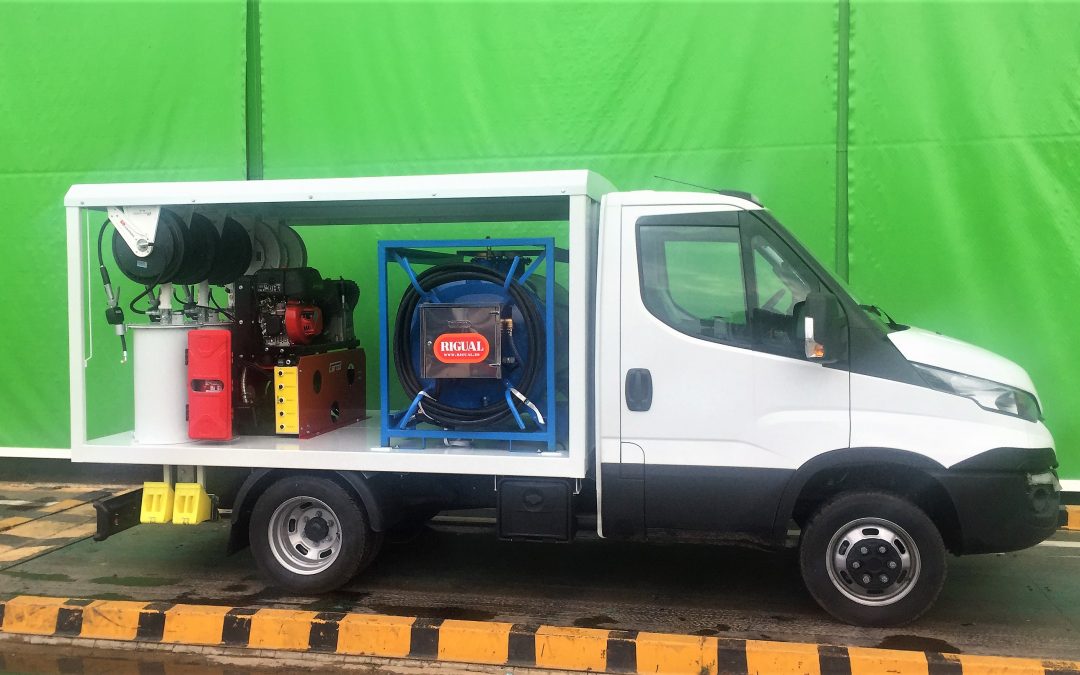

La estación de mantenimiento se monta sobre una plataforma base en acero y techo en aluminio la cual se sitúa sobre el camión, en este caso un modelo Iveco, este modelo se entregará en Nueva Caledonia.
El equipo consta de:
Deposito de capacidad de 900 litros para la distribución de carburante. El depósito cuenta con una bomba de 12V, manguera de 10 metros con un boquerel y un contador mecánico.
Compresor de aire con un motor diesel, calderín y carrete de 10 metros.
Depósitos de 30 litros de para grasas con bomba, carretes de 10 metros y contador.
Detalle de los depósitos de grasas y de carburante

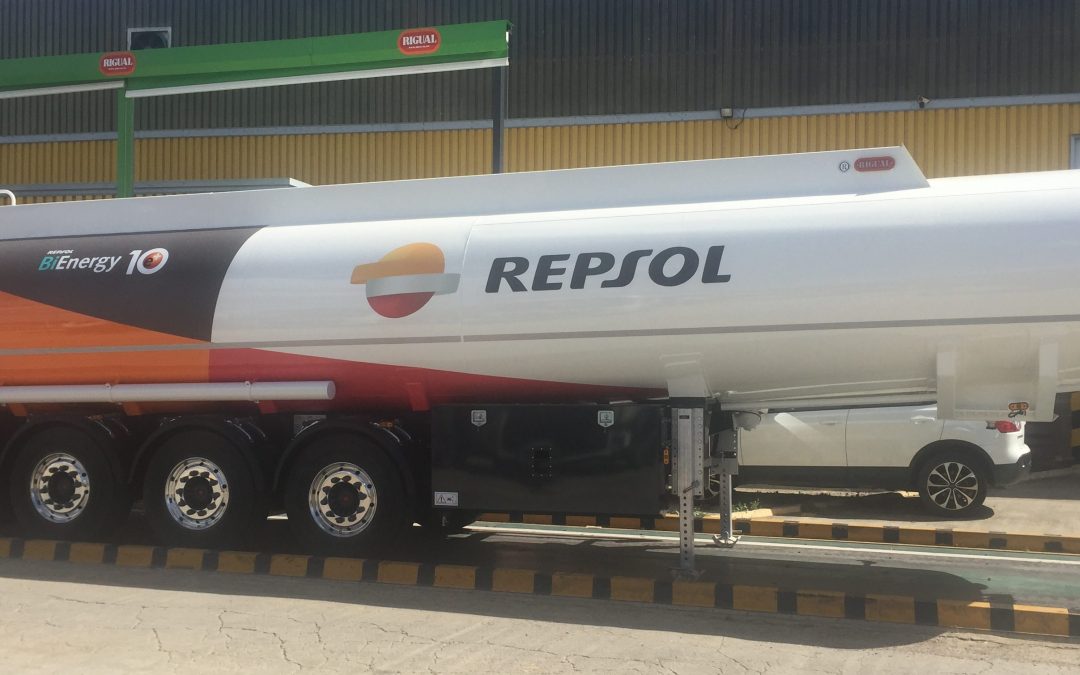

Cisterna autoportante Rigual para el transporte de carburantes
Ayer salió de nuestras instalaciones esta cisterna autoportante para el transporte de carburantes, tanto gasóleos como gasolinas, de 35000 litros.
Cisterna Rigual autoportante homologada segun normas ADR para el transporte tanto de gasóleos y gasolinas fabricada en aluminio. Todas nuestras cisternas son sometidas a exigentes controles de calidad:
Radiografiado de soldaduras
Pruebas de presión
Pruebas volumétricas.
La cisterna se divide en 4 compartimentos con las siguientes capacidades, 10.000 litros con rompeolas, 6000 litros, 13.000 litros también con un rompeolas y un ultimo compartimento de 6000 litros.
Cada compartimento incorpora una boca de hombre de conforme a la normativa ADR con boca adicional para carga por gravedad y válvula de venteo, las válvulas de fondo son neumáticas con accionamiento desde el armario del equipo.
El conjunto monta un equipo de carga- descarga por fondo tipo CLH.
El equipo esta consta de:
Sistema de recogida de gases con válvula de acoplamiento «CAM-LOCK»
Base de conexiones de sensores ópticos
Adaptador API completo
Controles de apertura de válvulas de fondo
Indicadores rotativos para identificación de producto en la salida
Pre instalación de sistema de identificación de compartimentos
El tren de rodaje consta de:
3 ejes SAF
Suspensión neumática
Instalación EBS
Llantas de aluminio
Neumáticos Continental
2 pies de apoyo de aluminio
Kin-ping de 2″
Elevador en el 1er eje.
Para conocer nuestra gama de productos para el transporte y distribución de carburantes sigue el enlace energía.

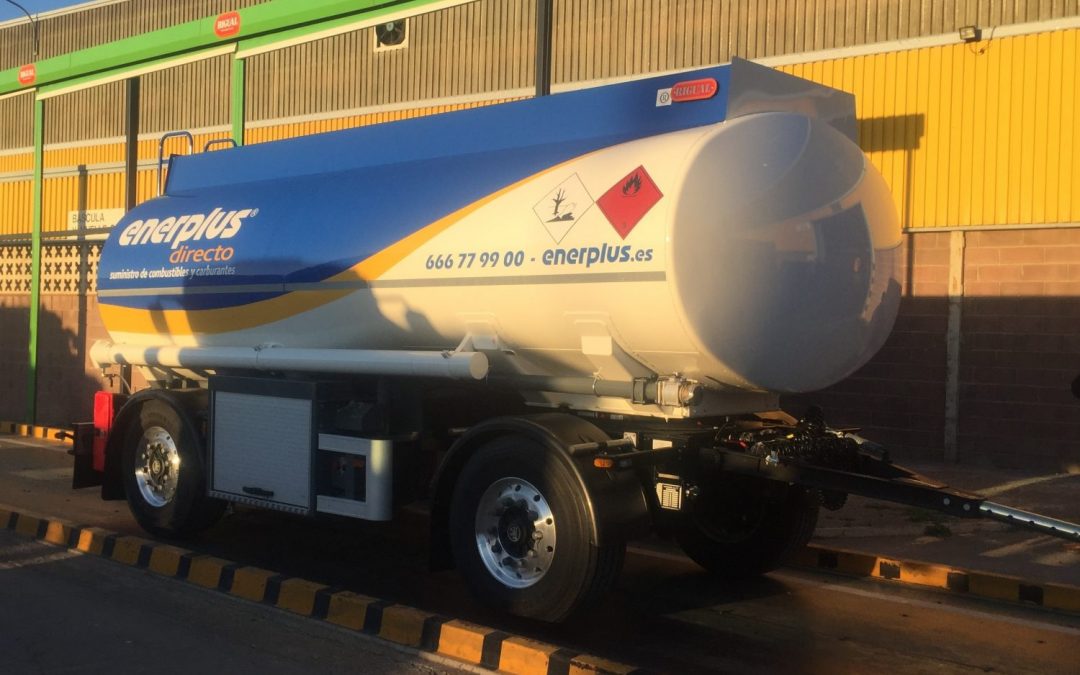

Remolque Rigual para transporte de gasóleos y gasolinas de 18000 litros de capacidad.
Remolque Rigual con cisterna de 18.000 litros divididos en 2 compartimentos con capacidades de 10.000 litros y 8.000 litros.
El equipo de carga-descarga es de tipo CLH situado en el lateral derecho del vehículo dentro de un armario.
El equipo esta compuesto por:
Sistema de recogida de gases con válvula de acoplamiento
Base de conexiones de sensores ópticos
Adaptador API completo
Controles de apetura de válvulas de fondo
Indicadores rotativos para identificación de producto en la salida
Calibración
Pre-instalación de sistema identificación de compartimentos.
El tren de rodaje lo esta que monta el remolque esta compuesto por:
2 ejes SAF
Suspensión neumática
Frenos de disco
Instalación EBS(2S-2M)
Llantas de alumino
Neumáticos Continental con medidas 385/65 R22,5
Giratoria delantera.
Todos los vehículos fabricados para el transporte de de gasóleos o gasolinas cumplen la normativa vigente de ADR y pasan los las inspecciones efectuadas por un Organismo de Control Autorizado (OCA).
Para más información sobre nuestra gama de productos no dude en visitar nuestra sección energía.
