Cisterna Rigual con fondo móvil diseñada en acero al carbono de espesor 6 mm, de sección cilíndrica y fondos bombeados de 1700 mm de diámetro.
Cisterna diseñada para el transporte de agua limpia y lodos. Se ha instalado de un tabique desplazable permitiendo adaptar los volúmenes de transporte de lodo o agua limpia a las necesidades de cada trabajo.
El equipo de vacío-compresión se compone de un soplador, tipo lobular, que es capaz de generar un caudal de aire 1235 m3/h. El cambio de la función vacío presión se realiza mediante accionamiento neumático.
El equipo de agua a presión es capaz de general un caudal de 212 L/min y una presión de 175 bar. El equipo esta gestionado mediante una regulación electrónica optimizada (PLC) del punto de trabajo de la bomba de alta presión en función de la demanda precisa en cada momento, consiguiendo:
Sustanciales ahorros de energía (reducción del consumo de combustible)
Menor desgaste de los componentes de la bomba
Arranque progresivo de la bomba de agua a presión y menor ruido.

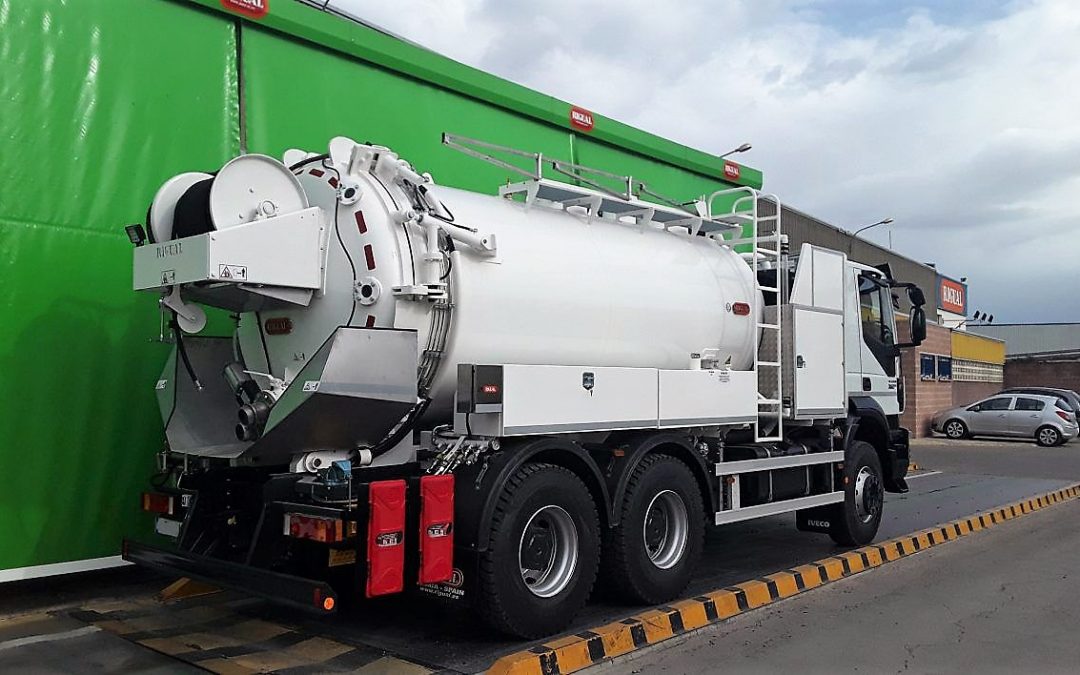

Camión desatasco y limpieza de 6500 litros con fondo móvil
El cuadro de mandos para el manejo de equipos se encuentra ubicado en la parte posterior derecha del camión con los siguientes elementos:
Paro de emergencia
Parada del motor del camión
Mando del acelerador electrónico del camión
Accionamiento del depresor
Accionamiento de la bomba alta presión
Mando de activación de enrollado de carretes
Accionamiento de la válvula trasera de aspiración-impulsión
Conexión/desconexión de los focos de trabajo posterior
Conexión/desconexión del faro rotativo
Pantalla de PLC que integra los siguientes controles:
Regulación de presión de la bomba de agua
Indicador de falta de agua en el depósito, con paro automático de la bomba
Manómetro bomba de presión
Manovacuómetro cisterna
Cuanta horas del depresor
Cuanto horas de la bomba de alta presión
Accionamiento de los cierres hidráulicos del portón trasero
Accionamiento de la apertura y cierre del portón trasero
Cuadro de mandos de gestión del equipo de la cisterna

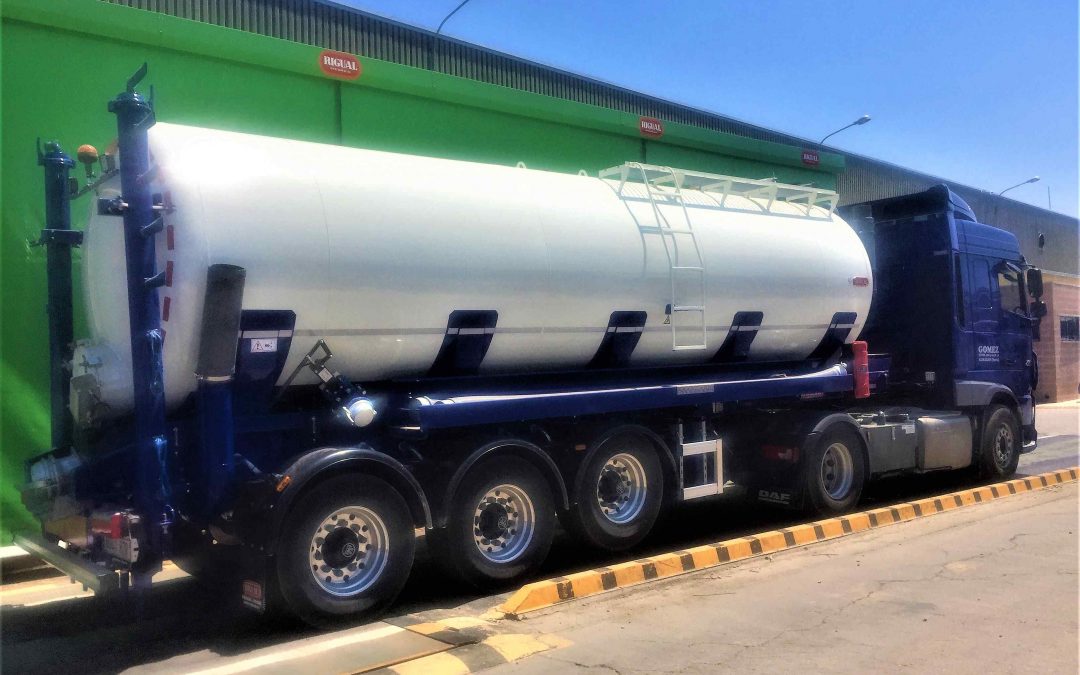

Semiremolque con cisterna Rigual de 28000 litros para transporte de purines.
La carrocería consiste en cisterna de 28000 L. de capacidad, fabricada en acero inoxidable, de un solo compartimento, dotada con tabiques interiores rompeolas, que evitan desplazamientos bruscos de la masa líquida, e incorpora los siguientes accesorios:
Brazo de carga doble, encajado en el lateral de la cisterna fabricado en acero inoxidable, con segundo tramo de brazo extensible. Para disminuir el tiempo de carga de la cisterna, el conjunto incorpora un acelerador de carga sustentado en la tubería del propio brazo de la cisterna.
Brazo de carga doble con extensible y acelerador de carga.
El equipo de vacío-compresión se compone de un soplador, tipo lobular, exento de engrase y con lóbulos metálicos, que es capaz de generar un caudal de aire 20.500 L/min. El equipo se completa con
Decantador primario
Decantador secundario tipo ciclón, con sistema de autolimpieza.
Filtro de aspiración
Silencioso/filtro de aire
Debido a la nueva normativa de aplicación de purines, la carrocería incorpora un aplicador de purines modelo ECO 6/20 en la parte trasera de la cisterna, plegable.
Aplicador de purín ancho de trabajo aplicador 6/20
Los equipos de toda la carrocería se manejan a través de un mando a distancia, con base en la cabina tractora, que permite realizar las siguientes funciones:
Paro de emergencia
Accionamiento depresor – soplador
Accionamiento acelerador de carga
Accionamiento primer y segundo cuerpo del brazo de carga
Accionamiento del tramo extensible del brazo de carga.
Accionamiento válvula de aspiración-impulsión brazo trasera
Accionamiento válvula de aspiración-impulsión brazo brazo de carga
Accionamiento aireador del brazo
Accionamiento brazos aplicador Eco 6/20
Accionamiento focos de trabajo.
Si desea conocer más sobre nuestras carrocerías para el transporte y distribución de purín, puede visitar nuestra sección siguiendo el enlace, carrocerias de succión.

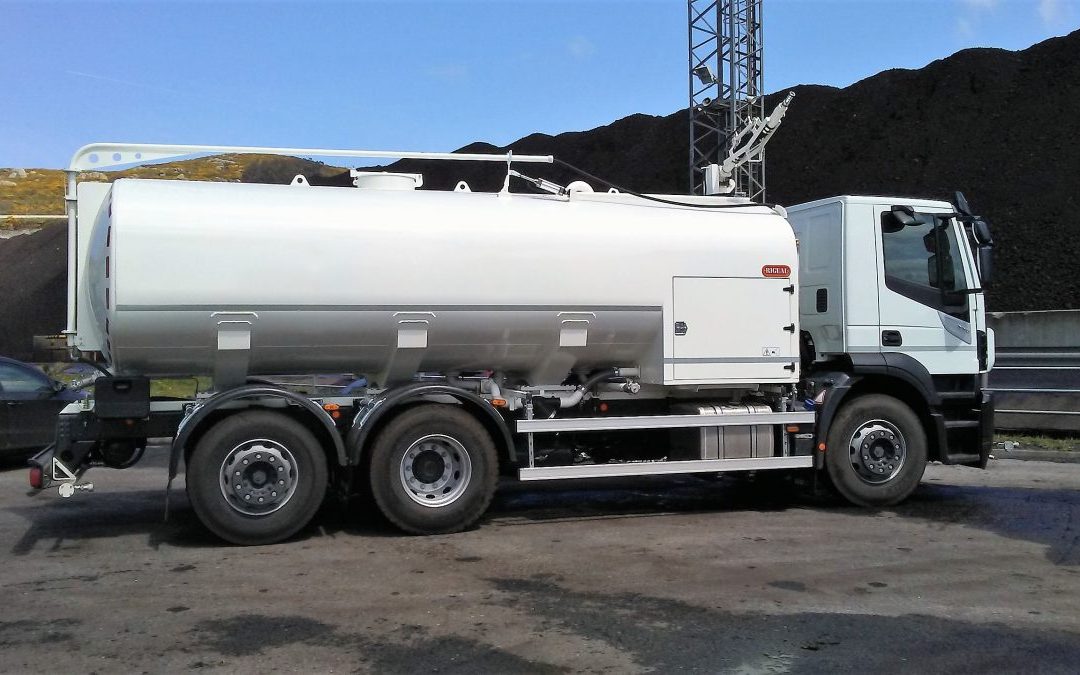

Cisternas Rigual de riego y baldeo para equipos municipales.
Los vehículos de riego y baldeo están concebidos para trabajos de limpieza de la vías publicas mediante el sistema de riego y baldeo. La cisterna construida en aluminio con capacidad de 16.000 litros en un solo compartimento con dos rompeolas en el interior.
Cisterna de aluminio de un solo compartimento con dos rompeolas interiores
Componentes del equipo
Bomba de trasiego con la siguientes características:
Caudal de 15 m3/h
Presión de 15 bar
Regulación del caudal en función de la presión mediante PLC
Barra de baldeo de calles instalada en el frontal de la cabina, con 4 bocas de pato de bronce direccionales.
Barra de riego y baldeo con cuatro bocas de pato de bronce.
Estas bocas son de accionamiento independiente, 2+2, mediante cilindros neumáticos con un giro mínimo de 120º las cuales se encuentran situadas a una distancia máxima del suelo de 30 cm. El conjunto se completa con dos piñas lateras situadas en los extremos de la barra de riego. Todo el conjunto se acciona mediante un mando que se encuentra situado en la cabina del camión.

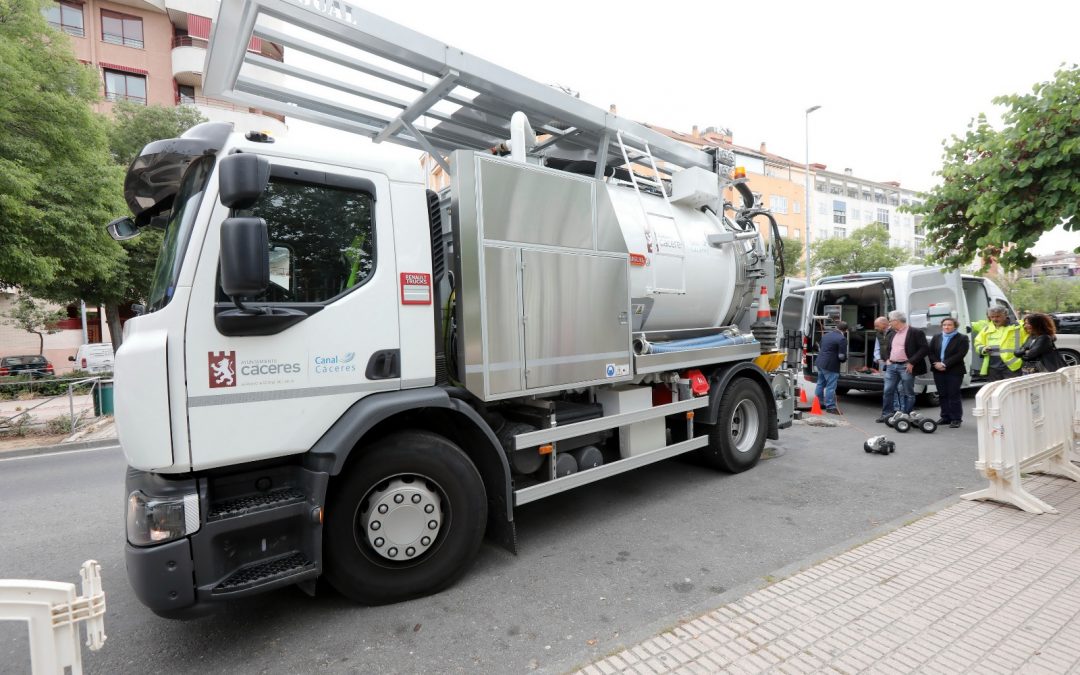

Presentación equipos de saneamiento en Extremadura.
El pasado 12 de este mes se presentaron los nuevos equipos de saneamiento que ha incorporado la ciudad de Cáceres, uno de estos dos vehículos es camión cisterna Rigual.
Equipo de saneamiento Rigual adquirido por la ciudad de Cáceres
El vehículo consta de una cisterna de 9000 litros dividida en dos compartimento de 4500 litros cada una. La función de estos dos compartimentos es la de transportar agua limpia, que sera utilizada para la limpieza mediante agua presión de la red de alcantarillado.
El segundo compartimento será destinado para la recogida mediante aspiración de todos los residuos que obstaculizan la red de alcantarillado, ya que, según cifras aproximadas, se recogen al año alrededor de 50 toneladas de toallitas de un solo uso, muy utilizadas la higiene en bebes, así como otros residuos.
Estos días se celebra TECMA2018 en el recinto ferial IFEMA de Madrid, donde se pueden conocer los últimos avances en el sector del servicios municipales y medioambientales, buen momento para conocer de primera mano nuestros productos, si quiere visitarnos nos encontrara en el pabellón 9 stand 9B13.

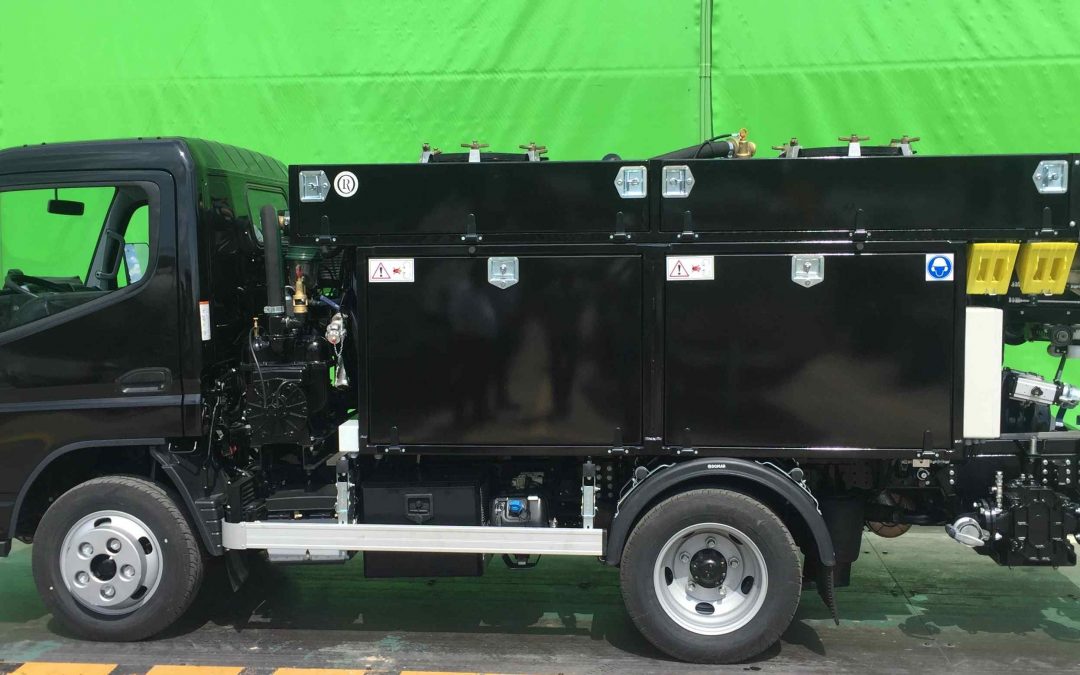

Camión mixto Rigual de con cisterna de 3000 litros.
Camión mixto desatasco y limpieza compacto ideal para acceder a garajes debido a su reducido compacto. La cisterna esta fabricada en aluminio dividida en dos compartimentos de 1500 litros cada una destinados para el transporte de agua limpia y lodos. La cisterna está anclada al camión gracias a un falso bastidor fabricado con perfil estructural de acero al carbono.
El camión monta un sistema de suspensión neumática consiguiendo que el vehículo que con una altura aproximada de 1.98 metros, siendo ideal para acceder a garajes con una altura reducida.
Camión mixto desatasco y limpieza ideal para trabajos en garajes y zonas con un espacio de trabajo reducido.
El vehículo monta un equipo de vacío-compresor, equipo de agua a presión y una bomba lobular.
Equipo de vacío-compresor
Tipo paletas
Caudal 6.150 l/min
Refrigeración por agua
Equipo de agua a presión
Caudal de 105 L/min
Presión de 180 Bar
Sistema gestionado por PLC
Bomba lobular
Tipo lóbulos
Caudal de 633L/min
Si desea conocer más sobre nuestra gama de vehículos para servicios municipales y medioambientales siga el siguiente enlace gama medio-ambiente o si lo desea puede visitarnos del 13 al 15 de Junio en TECMA, la Feria Internacional del Urbanismo y del Medio Ambiente, que se celebra en Madrid en el recinto IFEMA. Puede conseguir sus entradas para asistir en el siguiente enlace acreditación TECMA2018
