Para proteger la bomba de vacío de la entrada de líquido u otros elementos extraños, los equipos RIGUAL disponen de un sistema compuesto por tres elementos.
Una válvula de sobrellenado en la cisterna, con un flotador que cierra la aspiración de aire cuando el líquido aspirado llega a la parte superior de la cisterna.
Un separador ciclónico, que recoge las partículas que puedan ser arrastradas a través de la primera válvula
Un filtro de malla, a la entrada de la bomba de vacío, que retiene aquellos elementos que hayan podido pasar a través de las dos válvulas anteriores.
Sistema separador ciclónico
En el interior del ciclón se recoge líquido procedente de espumas aspiradas, que es preciso evacuar. En las cisternas RIGUAL este proceso de limpieza se realiza de forma muy sencilla, de forma automática, cada vez que se actúa el depresor en modo de descarga.
Como puede verse en el vídeo, basta con actuar el interruptor y, en menos de 15 segundos, el sistema limpia el ciclón, vertiendo su contenido, de forma completamente limpia y segura en el interior del compartimento de lodos de la cisterna.
Cuando el depresor no se utilice habitualmente en modo de descarga, es recomendable realizar esta limpieza al final de cada jornada de trabajo, o si se observa agua a través del ojo de buey del separador ciclónico. ¡En solamente 15 segundos tendremos el dispositivo limpio y listo para continuar el trabajo!
Para conocer más sobre nuestros productos medio ambientales sigue el siguiente enlace medio-ambiente.

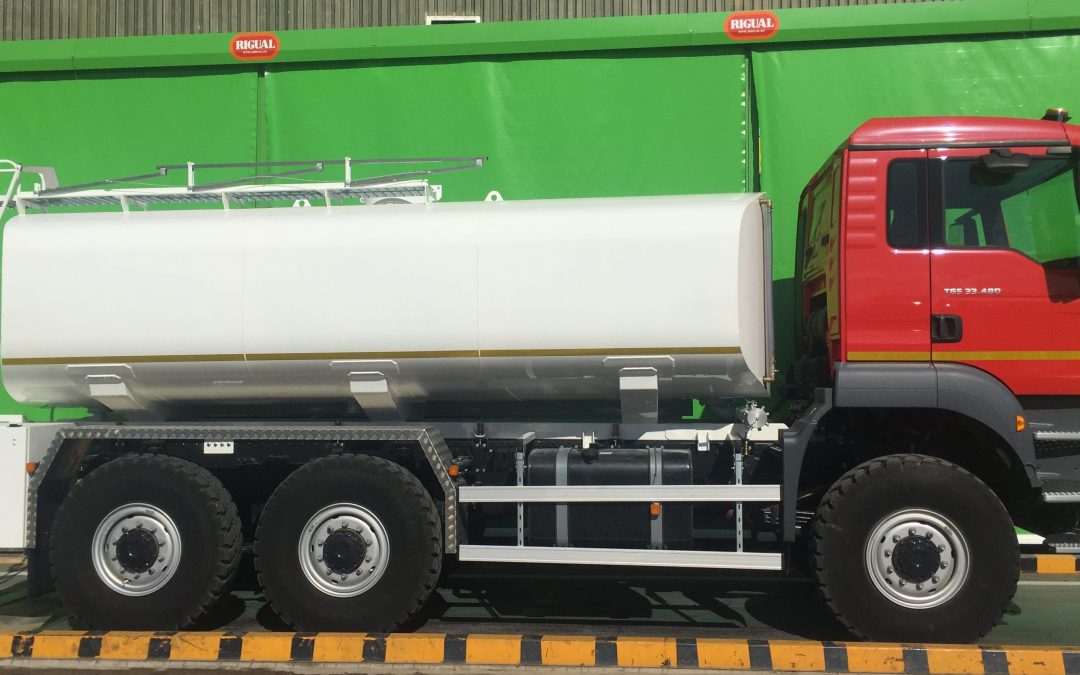

Cisterna Rigual de 16000 litros para el transporte de agua limpia no potable. La cisterna está diseñada con un grado de inclinación hacia atrás con el fin de facilitar el momento de la descarga.
El material utilizado es acero al carbono con una calidad S235JR según la norma UNE-EN1025-2. Fabricada con sección policentrica y en un solo compartimento en el cual se han montado dos rompeolas.
La cisterna monta:
Instalación de carga de agua por hidrantes en ambos lados de la cisterna.
Nivel tubular, con válvulas de corte de accionamiento tubular.
Equipo de bombeo con un caudal máximo de 66.000l/hora y una presión máxima de 2,8 bares
El circuito permite las siguientes funciones
Descarga por gravedad
Descarga a presión a través de la bomba
Auto-carga de la cisterna usando la bomba
Para conocer más sobre nuestros productos siga el siguiente enlace medio-ambiente.

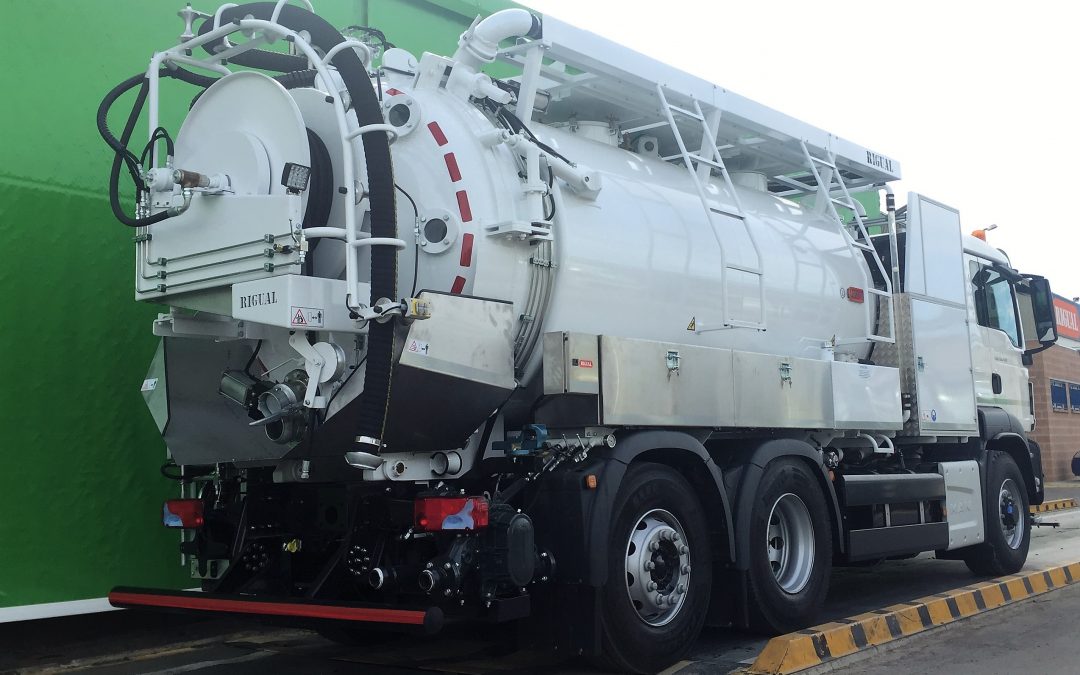

Hoy han venido a recoger en nuestras instalaciones este camión mixto de limpieza de 13000 litros para la Diputación de Soria. La cisterna está dividida en dos cámaras, una de 4000 litros para agua limpia y una de 9000 litros para lodos.
El vehículo monta:
Equipo succionador con un caudal de 26.400 L/min. Circuito de aspiración con sistema de auto limpieza antes de la entrada al depresor, filtro a la entrada de la bomba de vacío y filtro/decantador de aceite a la salida de esta, con manguera de canalización del aire.
Equipo impulsor con bomba de alta presión, con un caudal de 212 L/min y una presión de 250 bar, con regulación electrónica del punto de trabajo.
Bomba lobular de trasiego con un caudal máximo 700 L/min y presión máxima de 5 bar.
Carrete principal, carrete secundario y un cassette superior con manguera de aspiración.
Barra de agua a presión delantera.
Todo el equipo se gestiona a través de un panel electrónico con PLC y mando a distancia.
El personal que va a trabajar con el vehículo ha recibido formación en producto a cargo del personal de la empresa.

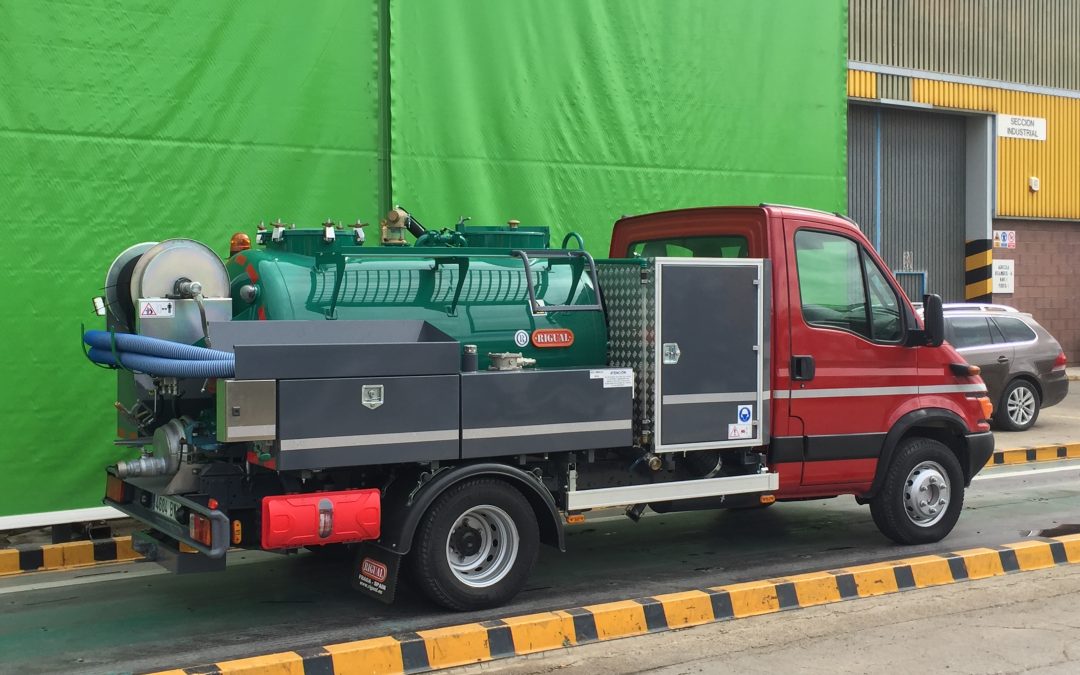

Cisterna para el transporte de lodos y agua, fabricada en acero inoxidable con capacidad de 2.500 litros divididos en dos compartimentos.
La cisterna está dividida en 1000 litros para el transporte de agua limpia y 1500 para lodos.
El conjunto monta un equipo de vacío-compresor con un caudal de 7000L/min y un equipo de alta presión con un caudal de 100 L/min y con una presión de 270 bar.
Para conocer más sobre nuestros productos siga el siguiente enlace
